Net Tip Tekne Yerleştirme Pnömatik Yokohama Kauçuk Çamurluk
Ürün tanıtımı:

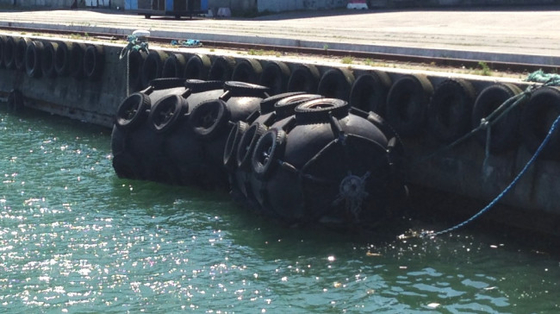

Su üzerinde yüzmesini ve iki gemi arasında veya gemiler arasında amortisör olarak çalışmasını sağlamak için 50 kPa veya 80 kPa başlangıç basıncında, içinde sıkıştırılmış hava bulunan sentetik kord takviyeli kauçuk levhadan yapılmış Yokohama kauçuk çamurluk ve su üzerinde yan yana geldiklerinde yanaşma yapıları
1. Dış kauçuk
Kordon katmanlarını ve iç astar lastiğini aşınma ve diğer dış kuvvetlerden korumak için çamurluğun dışını kaplayan kauçuk katman
2. İç kauçuk
Çamurluk içindeki basınçlı havayı kapatan kauçuk membran astarı
3. Stakviye için sentetik lastik kord tabakası
Çamurluğun iç hava basıncını koruyan sentetik lastik kordu kumaştan yapılmış katman
Kayda ait not 1: Sentetik kord bezi kumaşının ana lifleri, sentetik kanvas kumaş veya sentetik kemer kumaşı gibi örülmediğinden, yorulma direnci performansı ve basınç tutma performansı açısından avantajlar vardır..
4. Flanş açıklığı
Çamurluk üzerine monte edilmiş, hava valfi veya emniyet valfi uyarlanabilen çelik flanş
5. Garantili enerji emilimi
Çamurluğun kalıcı deformasyon veya arıza olmadan emebileceği enerji
6. Tepki kuvveti
Bir sıkıştırma kuvvetine tepki veren bir çamurluk tarafından üretilen kuvvet
Not : Çamurluğun hava basıncının, çamurluğun gemi veya yanaşma yapısına temas alanı ile çarpımına eşittir.
7. İlk iç basınç
Sıkıştırılmamış bir çamurluğun çalıştığı hava basıncı
8. Dayanıklı basınç
bir çamurluğun patladığı iç basınç
Yokohama Kauçuk Çamurluk Özellikleri:
İlk dahili basınç : 50kPa veya 80kPa.
| Boyut |
Başlangıç İç Basıncı 50kPa |
Başlangıç İç Basıncı 50kPa |
|
Çap/
Metre
|
Uzunluk
/Metre
|
Enerji Emilimi /KJ |
Tepki Kuvveti /KN |
Enerji Emilimi /KJ |
Tepki Kuvveti /KN |
| 0,5 |
1 |
6 |
64 |
8 |
85 |
| 0.7 |
1.5 |
17 |
137 |
24 |
180 |
| 1.0 |
1.5 |
32 |
182 |
45 |
239 |
| 1.0 |
2.0 |
45 |
257 |
63 |
338 |
| 1.2 |
2.0 |
63 |
297 |
88 |
390 |
| 1.5 |
3.0 |
153 |
579 |
214 |
761 |
| 1.7 |
3.0 |
191 |
639 |
267 |
840 |
| 2.0 |
3.5 |
308 |
875 |
430 |
1150 |
| 2.5 |
4.0 |
663 |
1381 |
925 |
1815 |
| 2.5 |
5.5 |
943 |
2019 |
1317 |
2653 |
| 3.0 |
5.0 |
1050 |
2000 |
1571 |
2709 |
| 3.0 |
6.0 |
1312 |
2488 |
1888 |
3292 |
| 3.3 |
4.5 |
1175 |
1884 |
1640 |
2476 |
| 3.3 |
6.0 |
1675 |
2783 |
2338 |
3652 |
| 3.3 |
6.5 |
1814 |
3015 |
2532 |
3961 |
Pnömatik 50 çamurluk boyutu ve performans gereksinimleri
|
Nominal boyut çap × uzunluk
mm
|
İlk iç basınç
kPa
|
Garantili enerji emilimi (GEA) |
GEA sapmasında tepki kuvveti
(R)
|
GEA sapmasında (P) tekne basıncı (İç basınç) |
| Sapmadaki minimum değer 60 ± 5 % kJ |
Tolerans ±%10 kN |
Referans değeri kPa |
| 500 × 1000 |
50 |
6 |
64 |
132 |
| 600 × 1000 |
50 |
8 |
74 |
126 |
| 700 × 1 500 |
50 |
17 |
137 |
135 |
| 1 000 × 1 500 |
50 |
32 |
182 |
122 |
| 1 000 × 2000 |
50 |
45 |
257 |
132 |
| 1 200 × 2000 |
50 |
63 |
297 |
126 |
| 1 350 × 2 500 |
50 |
102 |
427 |
130 |
| 1 500 × 3 000 |
50 |
153 |
579 |
132 |
| 1 700 × 3 000 |
50 |
191 |
639 |
128 |
| 2 000 × 3 500 |
50 |
308 |
875 |
128 |
| 2 500 × 4 000 |
50 |
663 |
1 381 |
137 |
| 2 500 × 5 500 |
50 |
943 |
2 019 |
148 |
| 3 300 × 4 500 |
50 |
1 175 |
1 884 |
130 |
| 3 300 × 6 500 |
50 |
1 814 |
3 015 |
146 |
Pnömatik 80 çamurluk boyutu ve performans gereksinimleri
|
Nominal boyut çap × uzunluk mm
|
İlk iç basınç
kPa
|
Garantili enerji emilimi (GEA) |
GEA sapmasında tepki kuvveti
(R)
|
GEA sapmasında (P) tekne basıncı (İç basınç) |
|
Minimum değer
sapma
60 ± 5 %
kJ
|
Tolerans ±%10 kN |
Referans değeri kPa |
| 500 × 1000 |
80 |
8 |
85 |
174 |
| 600 × 1000 |
80 |
11 |
98 |
166 |
| 700 × 1 500 |
80 |
24 |
180 |
177 |
| 1 000 × 1 500 |
80 |
45 |
239 |
160 |
| 1 000 × 2000 |
80 |
63 |
338 |
174 |
| 1 200 × 2000 |
80 |
88 |
390 |
166 |
| 1 350 × 2 500 |
80 |
142 |
561 |
170 |
| 1 500 × 3 000 |
80 |
214 |
761 |
174 |
| 1 700 × 3 000 |
80 |
267 |
840 |
168 |
| 2 000 × 3 500 |
80 |
430 |
1 150 |
168 |
| 2 500 × 4 000 |
80 |
925 |
1 815 |
180 |
| 2 500 × 5 500 |
80 |
1 317 |
2 653 |
195 |
| 3 300 × 4 500 |
80 |
1 640 |
2 476 |
171 |
| 3 300 × 6 500 |
80 |
2 532 |
3 961 |
191 |
Dış ve iç kauçuk malzeme gereksinimleri
|
Test öğesi
|
Test metodu
|
gerekli değer |
| Dış kauçuk |
iç lastik |
| 1. Yaşlanmadan önce |
- |
- |
- |
| 1.1 Çekme mukavemeti |
ISO 37:2011 |
18 MPa veya daha fazla |
10 MPa veya daha fazla |
| 1.2 Uzama |
ISO 37:2011 |
%400 veya daha fazla |
%400 veya daha fazla |
| 1.3 Sertlik |
ISO 7619-1:2010 |
60 ± 10 (Durometre sertliği
Tip A)
|
50 ± 10 (Durometre sertliği
Tip A)
|
|
2. Yaşlanma sonrası
|
ISO 188:2011
|
Hava fırınında yaşlandırma, 70°C ± 1°C,
96 saat
|
Hava fırınında yaşlandırma, 70°C ± 1°C,
96 saat
|
| 2.1 Çekme mukavemeti |
ISO 37:2011 |
Orijinalin en az %80'i
Emlak
|
Orijinin %80'inden az olmayan
son mülk
|
| 2.2 Uzama |
ISO 37:2011 |
Orijinalin en az %80'i
Emlak
|
Orijinin %80'inden az olmayan
son mülk
|
| 2.3 Sertlik |
ISO 7619-1:2010 |
Orijinal prop-
8'den fazla erty
|
Orijinal prop-
8'den fazla erty
|
| 3. Gözyaşı |
ISO 34-1:2010 |
400 N/cm veya daha fazla |
Gereklilik yok |
|
NOT Dış kapağın rengi siyah değilse, malzeme gereksinimleri bu tablodakilerden farklı olacaktır.
a Hacimce yüz milyon hava başına ozonun parçaları.
|
| 4. Sıkıştırma seti |
ISO 815-1:2008 |
%30(70 ± 1 °C, 22 saat) veya daha az |
Gereklilik yok |
|
5. Statik ozon yaşlanması
Ölçek
|
ISO 1431-1:2012
|
% 20 uzama ve 96 saat boyunca 40 °C'de 50 pphma'ya maruz kalma sonrasında çatlak oluşmaz |
Gereklilik yok
|
|
NOT Dış kapağın rengi siyah değilse, malzeme gereksinimleri bu tablodakilerden farklı olacaktır.
a Hacimce yüz milyon hava başına ozonun parçaları.
|
Başvuru:
-- Petrol ve gaz tankerleri
-- Hızlı feribotlar ve alüminyum gemiler
-- Geçici ve kalıcı tesisler
-- Hızlı müdahale ve acil durumlar
SSS:
S1: MOQ'unuz nedir?
Cevap: Minimum Sipariş Adedimiz 1 adettir.
S2: Yokohama kauçuk çamurluklarınızın ömrü nedir?
Cevap:Yokohama kauçuk çamurluklarımızın tasarım ömrü 6 ila 10 yıldır
S3: Garanti süreniz nedir?
Cevap: Garanti süremiz 24 aydır.Kalite sorunumuz olduğu kanıtlanırsa, onarımdan sorumlu olacağız veya sizin için yenilerini değiştireceğiz.
S4: Gemilerim var ama Yokohama kauçuk çamurlukların boyutunu ve miktarını nasıl seçeceğimi bilmiyorum, yardımcı olabilir misiniz?
Cevap: Endişelenme.20 yıldan fazla deneyime sahibiz.Pls bize gemi bilgilerinizi söyleyin, sizin için uygun boyut ve miktar önerebiliriz.
S5: Ne tür bir sertifika sağlayabilirsiniz.
Cevap: CCS,BV,SGS vb. sertifika birmevcut
